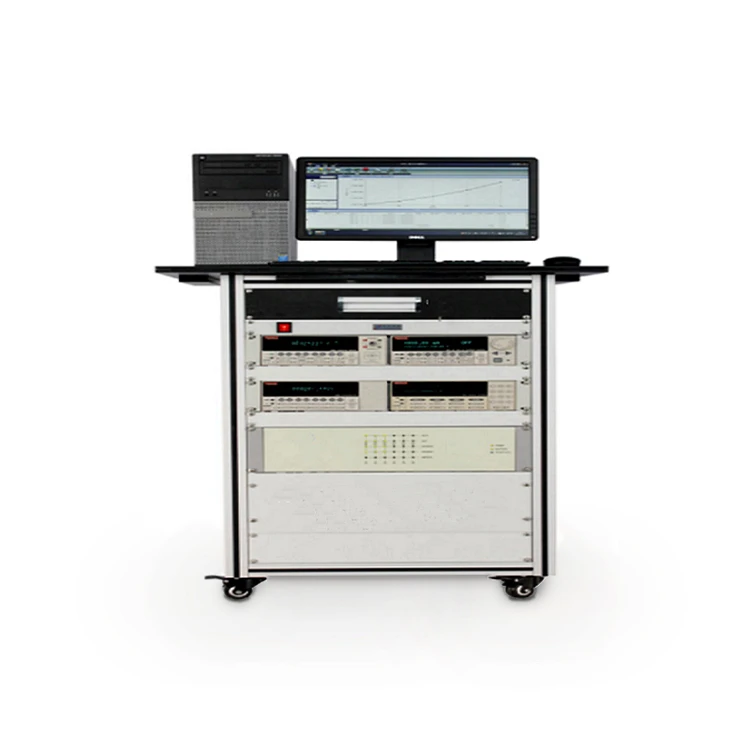

Površinski magneto-optički sistem Kerr Effect

Predstavljena je DXMOKE serija magneto-optičkog sistema Kerr efekta. Kao efikasan uređaj bogat karakteristikama, ima mogućnost direktnog dobijanja histerezisne petlje uzdužnog, poprečnog i polarnog Kerrovog ugla ili eliptičnosti. Također je sposoban precizno mjeriti ključna magnetna svojstva kao što su koercitivna sila i zasićena magnetna polja, a magnetno-optički sistem Kerr efekta (MOKE) pokazao je svoje odlične performanse i široku perspektivu primjene u istraživanju magnetnih tankih filmova, magnetnih nanostruktura i spintronika.

U polju fizike, magneto-optički Kerrov efekat (MOKE) ili površinski magneto-optički Kerrov efekat (SMOKE), kao važna manifestacija magneto-optičkog efekta, opisuje promene izazvane refleksijom svetlosti na magnetizovanoj površini. . Napomena: Kerrov ugao se odnosi na ugao rotacije smera polarizacije linearno polarizovane svetlosti nakon zračenja na površinu uzorka, a promena ovog ugla direktno odražava magnetne karakteristike uzorka. Kerrova eliptičnost, iako se razlikuje od matematičkog koncepta eliptičnosti, jednako je važna. To je odnos između velike poluose i male poluose linearno polarizovane svetlosti nakon što se ona pretvori u eliptično polarizovanu svetlost tokom refleksije, a ovaj odnos nam takođe pruža dragocene informacije o magnetnim svojstvima uzorka.

sistem

1. Upotreba niskošumnog laserskog izvora svjetlosti TTL modulacije: Da bismo dobili čistiji i stabilniji signal izvora svjetlosti, koristimo tehnologiju TTL modulacije kako bismo efikasno smanjili nivo buke laserskog izvora svjetlosti.
2. Koristite fotoelektrični senzor visoke osjetljivosti za primanje signala intenziteta svjetlosti: Kako bismo osigurali da se promjene intenziteta slabe svjetlosti mogu precizno uhvatiti, koristimo visokoosjetljive fotoelektrične senzorske cijevi kako bismo osigurali precizan prijem signala.
3. Akvizicija frekvencijsko zaključanih signala sa fazno zaključanim pojačalima: Uvođenjem fazno zaključanih pojačala postižemo precizno akviziciju frekvencijsko zaključanih signala, poboljšavajući efikasnost i tačnost obrade signala.
4. Nizak šum, visoka rezolucija, visoka stabilnost: Naš sistem je dizajniran da obrati pažnju na nisku razinu šuma, visoku rezoluciju i visoku stabilnost, kako bi osigurao precizne i pouzdane rezultate mjerenja, kako bi korisnicima pružio visokokvalitetno naučno istraživačko iskustvo.
5. Visoko integrisani optički uređaji: Za praktičnost korisnika, imamo visoko integrisane dizajne za sve optičke uređaje. Korisnik jednostavno instalira uzorak i fino podešava štap uzorka kako bi lako dobio Kerr signal, uvelike pojednostavljujući proces rada.
6. Integrisano merenje Kerrovog efekta i posmatranje mikroskopom u magnetnoj domeni: Naš sistem ne samo da ima funkciju merenja Kerrovog efekta, već i integriše mikroskop za posmatranje magnetne domene sa mikroskopskom rezolucijom do 6um, pružajući korisnicima sveobuhvatnije sredstvo za magnetna svojstva istraživanja.
7. Merenje na licu mesta u vakuumu: Kako bi zadovoljio potrebe merenja u različitim eksperimentalnim uslovima, naš sistem podržava merenje na licu mesta u vakuumskom okruženju, istovremeno pružajući različite opcije magnetnog polja i niske temperature, pružajući korisnicima fleksibilnije alate za naučno istraživanje.

sistem

1. Testiranje petlje u jednoj tački: Sistem podržava uzdužne, poprečne i polarne testove Kerr efekta za precizno mjerenje karakteristika magneto-optičkog Kerr efekta u jednoj tački.

2. Funkcija regionalnog mapiranja: Finim pomicanjem uzorka gore, dolje, lijevo i desno, sistem može testirati magnetno-optički Kerrov efekat na različitim tačkama na površini uzorka, realizirati regionalno mapiranje i u potpunosti razumjeti raspodjelu magnetne energije uzorka.

3. Funkcija rotiranja uzorka ili magnetnog polja: Sistem omogućava korisniku da rotira uzorak ili magnetno polje za 360 stepeni kako bi odredio os težine magnetizacije materijala i dalje testirao anizotropiju.

4. Interfejs za ispitivanje magnetoelektričnog spajanja: Držač uzorka ima električni interfejs, što je pogodno za korisnike da se pridruže testu magnetoelektrične sprege kako bi proučavali performanse materijala pod magnetoelektričnom interakcijom.

5. Integrisani mikroskop i CCD sistem velike brzine: Sistem integriše brzi CCD i mikroskopski sistem, koji ne samo da može da posmatra morfologiju površine materijala, već i da detektuje razliku u distribuciji intenziteta svetlosne tačke sa promenom magnetnog polja nakon dodavanja polarizatora, kako bi se precizno dobile informacije o magnetnom domenu.

Rezolucija Kerrovog ugla: manje od 0.001 stepeni;

Rezolucija elipse: manje od 0.1%;

Minimalna tačka: 10 mikrona;

Maksimalno magnetno polje: 2.2T (odaberite EM7 elektromagnet);

Korak ugla rotacije je 0.1 stepeni, a koraci pomaka gore, dolje, lijevo i desno su 10 mikrona;

Buka: manje od 1%.

Raspon temperature: 100K ~ 300K;
Preciznost kontrole temperature: ±0.01 stepen;
Vrijeme hlađenja: 30 min do 100K;
Brzina grijanja: 0.01 ~ 30 stepeni/min;
Uzorak je u vakuumskom okruženju;
K9 stakleni optički prozor za minimiziranje magnetno inducirane optičke rotacije.
