Sistem za merenje kvaliteta magneta

Uređaj za ispitivanje kvaliteta materijala sa trajnim magnetom DX-2012MQ koristi merač magnetnog fluksa opremljen jednodimenzionalnom Helmholtzovom zavojnicom, koja se uglavnom koristi za merenje magnetnog fluksa uređaja sa trajnim magnetom u uslovima zavojnice. Magnetski moment uređaja može se dobiti množenjem konstante zavojnice. Za uzorke normalnih veličina mogu se izračunati materijali kao što su Br, Hcb i BHmax. Kroz eksperimentalnu verifikaciju, korištenje jednodimenzionalnih zavojnica za testiranje aksijalno magnetiziranih cilindričnih, kružnih i kvadratnih uzoraka trajnog magneta rijetkih zemalja može precizno testirati ukupni magnetni moment M (Mz, da budemo precizni) materijala. Koristeći krivulju demagnetizacije materijala BH za približavanje pravoj liniji, tri važna parametra Br, Hcb i BHmax magnetnih svojstava materijala mogu se precizno izračunati kako bi se odredio kvalitet materijala. Dobro se koristi u prijenosu rijetkih zemalja. kvalitet materijala permanentnog magneta između preduzeća za materijal i preduzeća koja koriste materijal. Preciznost i ponovljivost ispitivanja magnetnim momentom daleko su superiornije u odnosu na korištenje instrumenata za testiranje BH za testiranje podataka prijenosa standardnog uzorka. Efikasnost testiranja je visoka, čime se može postići potpuna inspekcija svih magnetiziranih uzoraka i blagovremeno otkrivanje kvarova uređaja, uz osiguravanje procjene nivoa proizvoda magnetske energije materijala.

DX-2012MQ uređaj za ispitivanje kvaliteta materijala sa trajnim magnetom od rijetkih zemalja koristi mjerač magnetnog fluksa i Helmholtzov kalem za testiranje kvaliteta rijetkih zemljanih materijala, što je postalo popularna metoda inspekcije među preduzećima. Iako magnetna svojstva materijala za ispitivanje nisu precizno izmjerena pomoću uređaja za mjerenje BH materijala permanentnih magneta, ne može se obezbijediti parametar intrinzične koercitivnosti Hcj materijala. Međutim, zbog pouzdanijeg testiranja podataka o magnetnom momentu i nižih troškova opreme, pogodan za proizvodnju svih materijala i komunikaciju između korisnika, igrat će veću ulogu u polju magnetnog mjerenja u budućnosti.

Sve u svemu, DX-2012MQ uređaj za ispitivanje kvaliteta materijala sa trajnim magnetom od rijetkih zemalja je pouzdano i isplativo rješenje za profesionalce koji trebaju testirati performanse i kvalitet materijala s trajnim magnetima rijetkih zemalja.

2.1 Glavna mašina za testiranje:

2.2Helmholtz zavojnica

Koristeći dva namotaja sa identičnim radijusima i zavojima, koaksijalno ih raspoređujući sa razmakom jednakim radijusu, ova vrsta kombinacije zavojnica naziva se Helmholtz zavojnice. Može generirati slaba magnetna polja do stotine Gs; Ova zavojnica ima veliku ujednačenu zapreminu površine, širok prostor za upotrebu i jednostavan rad. Može postići jednodimenzionalna, dvodimenzionalna i trodimenzionalna kombinovana magnetna polja i može osigurati AC i DC magnetna polja. Postoji dobar linearni odnos između struje i magnetnih polja.

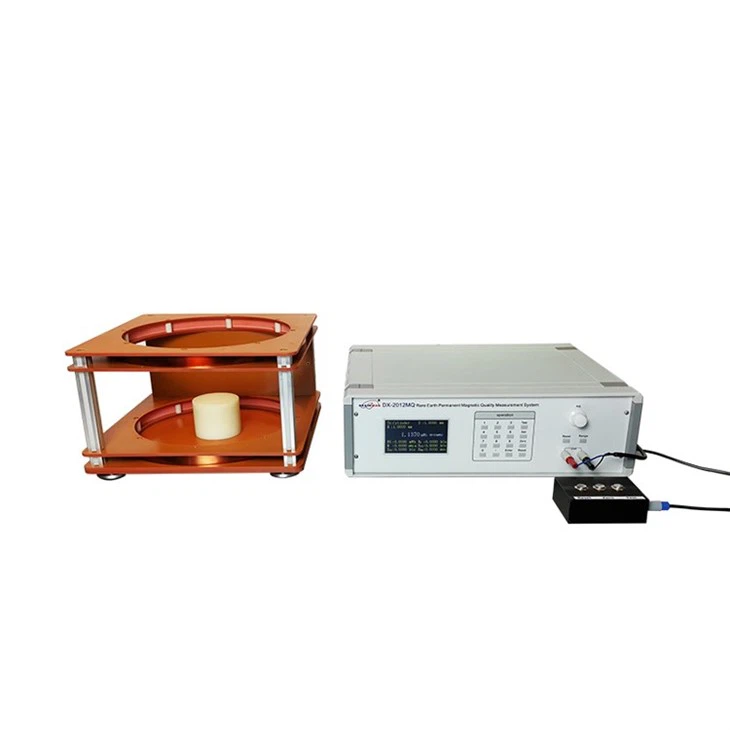

DX-2012MQ sistem za ispitivanje kvaliteta materijala sa trajnim magnetima rijetkih zemalja sastoji se od Helmholtz zavojnice i testnog hosta. Kompanija Dexing mogla je prilagoditi Helmholtz zavojnicu prema veličini testnog uzorka. Različite veličine uzorka, različite testne spirale. Kompanija Dexing navodi sljedeće modele kao vašu referencu:

3.1 Karakteristike

● Usvajanje dizajna sa jednim čipom, program se automatski izračunava, što je intuitivno i praktično;

● Pogodno za sve materijale trajnih magneta retkih zemalja, niske cene opreme;

● Pogodno je izmjeriti magnetni fluks Ø i magnetni moment M materijala i izračunati podatke kao što su Br, Hcb i BHmax;

● Može da meri uzorke retkih zemalja različitih veličina i više nije ograničen veličinom uzorka;

● Može se dodati nemagnetna grejna keramička peć, a MT kriva trajnog magneta retkih zemalja se dobija testom zagrevanja;

● Može se koristiti za materijale sa trajnim magnetima retkih zemalja za nepovratnu inspekciju termičke stabilnosti i magnetnog fluksa;

● Fluksmetar koristi tehnologiju malog pomaka kako bi test učinio stabilnijim i preciznijim.

3.2 Primjena

Uglavnom se koristi za mjerenje magnetnog fluksa uređaja s trajnim magnetima u uvjetima zavojnice, pomnoženog s konstantom zavojnice kako bi se dobio magnetni moment uređaja. Za uzorke normalnih veličina mogu se izračunati materijali kao što su Br, Hcb i BHmax.

4.1 Veličina uzorka SmCo28H: L20mm×W10mm×5mm, podaci testiranja pomoću DX-2012H uređaja za mjerenje materijala sa permanentnim magnetom su sljedeći: Br=10.83kGs, Hcb=10.26kOe, Hcj Veće ili jednako 30kOe, BHmax=27.78MGOe.
Jednodimenzionalni Helmholtz zavojnica je konfigurisana sa DX-2012MQ uređajem za ispitivanje kvaliteta materijala sa trajnim magnetom rijetkih zemalja (Koeficijent propusnosti se izračunava prema 1.05)

Komentar: Ponovljivost testa je odlična. Razlika između tačnosti Br testa i BH test uređaja se kontroliše unutar 0.6%, koeficijent magnetne permeabilnosti se izračunava kao 1.05 (može se izvršiti tačna optimizacija), Hcb devijacija je unutar 1.56%, a BH odstupanje je 1,04%.

4.2. Veličina uzorka N30M: D13.08mm×H6.35mm, podaci testiranja pomoću DX-2012H uređaja za mjerenje materijala s permanentnim magnetom

je kako slijedi: Br=11.06kGs, Hcb=10.68kOe, BHmax=29.53MGOe.
Jednodimenzionalni Helmholtzovi namotaji (koeficijent propusnosti izračunat prema 1.05) su konstruisani pomoću DX-2012MQ testera kvaliteta materijala sa trajnim magnetima rijetkih zemalja:

Ponovljivost testa je odlična. Preciznost Br testa je 0,2% u poređenju sa BH test uređajem. Koeficijent magnetne permeabilnosti izračunat je prema 1,05 (može se izvršiti tačna optimizacija), Hcb devijacija je unutar 1,55%, a BH devijacija je 1,75%.
