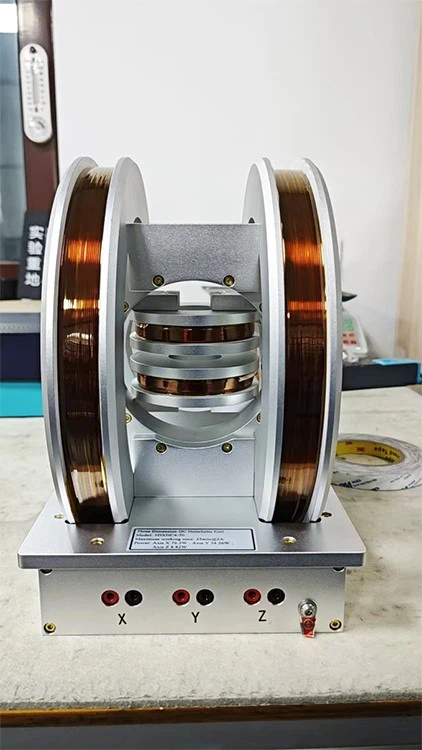

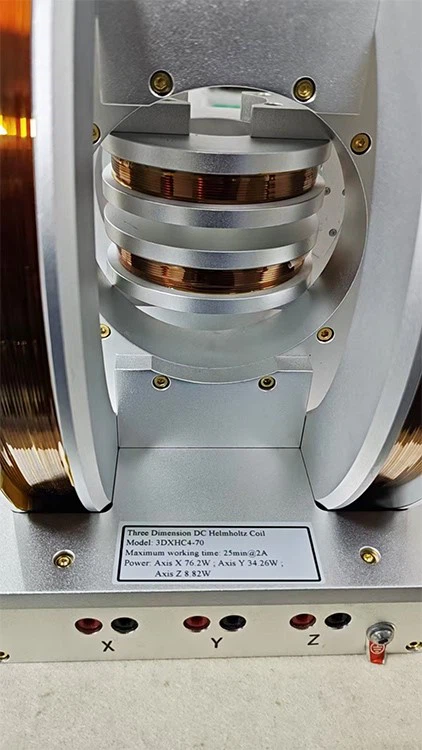

Dexinmag uspješna inspekcija kvalitete za 3DXHC4-70 DC 3D Helmholtz zavojnica
Precizni generator magnetskog polja zadovoljava stroge standarde performansi
Dexinmag je objavio izvještaj o inspekciji kvaliteta za svoj vodeći zavoj 3DxHC4-70 DC 3D Helmholtz zavojnice, koji potvrđuje izvanredne performanse i poštivanje tehničkih specifikacija. Sveobuhvatno testiranje potvrđuje preciznost zavojnice u stvaranju kontroliranih magnetskih polja za istraživačke i industrijske primjene.
Ključne specifikacije proizvoda:
- Dimenzije: 212mm (L) × 300 mm (W) × 308 mm (H)
- Težina: 21,7 kg
- Razmak zajmova:
»X Aksijalni: 88mm
»Y Axial: 46mm
»Z Aksijalni: 10mm
Validacija performansi:
Provedeno 9. maja 2025. godine, pod kontroliranim uvjetima (18,0 stepena ambijentalno / ekološkog magnetnog polja 0-30,000 NT), testovi su koristili DX-F2031 napajanja i DX-180 Gauss Brotra za provjeru linearnosti magnetskog polja preko svih osovina.
Kritični podaci o ispitivanju:
| Osi | Trenutna (a) | Napon (V) | Snaga polja (GS) |
|---|---|---|---|
| X | 1.9 | 35.40 | 70.12 |
| Y | 1.7 | 14.74 | 70.28 |
| Z | 1.7 | 3.75 | 70.17 |
Podaci pokazuju izuzetan linearni odgovor (raspon 0,5A-2.0a) i preciznu kalibraciju na ciljanom izlazu ~ 70 Gaussa. Svaka je osovina održavala proporcionalnu čvrstoću polja u odnosu na ulaznu struju, s odstupanjima ispod 0,2% u kalibracijskoj tački.
Značaj osiguranja kvaliteta:
Ova rigorozna evaluacija:
- Potvrđuje poštivanje tehničkih standarda Dexinmag-a
- Pruža referentne podatke za optimizaciju dizajna
- Uspostavlja osnovne metrike za podršku nakon prodaje
- Potvrđuje spremnost za implementaciju kupaca
"Dosljednost na sve tri osi u različitim strujama naglašava našu posvećenost preciznom inženjerstvu", izjavio je Dexinmagov QA vodeći. "Ovaj izveštaj daje klijentima povjerenje u predvidljivo, ponovsko generiranje magnetske polje."
3DXHC4-70 dizajniran je za aplikacije koje zahtijevaju stabilnu DC polje, uključujući testiranje materijala, kalibraciju senzora i validaciju elektromagnetske kompatibilnosti (EMC).
Za kompletan izvještaj o inspekciji, uključujući pune test podataka, posjetite:
https://www.dexinmag.com/newsinfo/1063517.html
Ključne karakteristike Incorporated:
- Strukturirana tehnička prezentacija podataka
- Naglasak na kalibracijskim točkama od 70GS (1.9a za X-osi, 1.7a za y / z osi)
- Uvjeti ispitivanja okoliša istaknuti
- Vedro povezivanje sa inženjerskim aplikacijama
