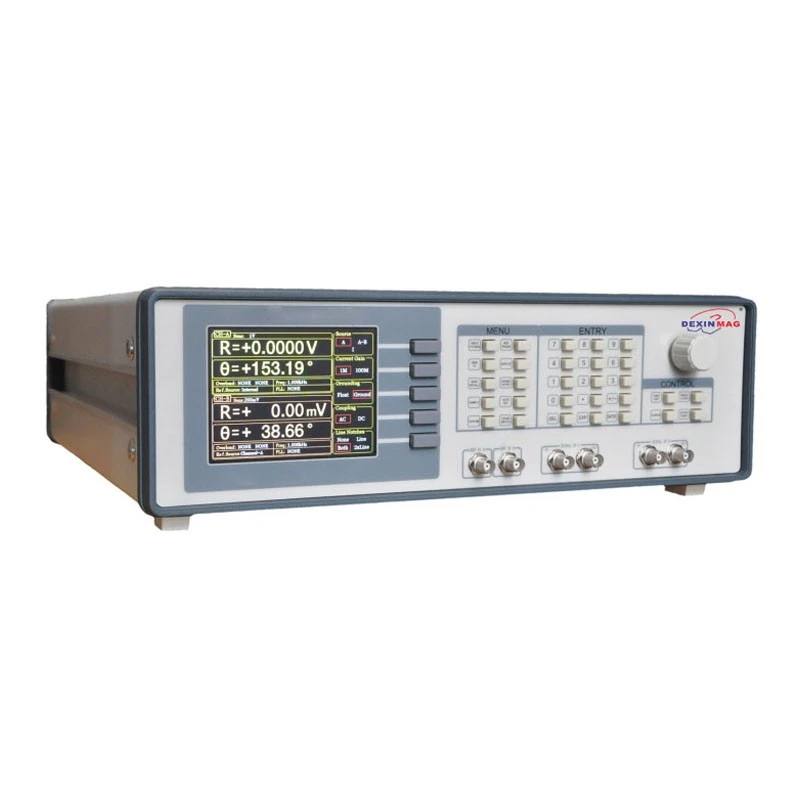

102kHz Digital Lock-in pojačalo

Sa niskošumnim analognim pretpojačalom, ulaz signala DXA-001 može se prebaciti da radi u jednostranom ili diferencijalnom naponskom modu, a ulazni šum je 10 nV/√Hz. Ulazna impedansa je 10 MΩ i puna osjetljivost ulaznog napona se kreće od 1 nV do 1V. Osim toga, DXA-001 se također može koristiti za mjerenja struje sa promjenjivim strujnim pojačanjima od 10^6 ili 10^8 V/A. Dva linijska filtera (50/60 Hz i 100/120 Hz) su dizajnirana da eliminišu smetnje vezane za liniju. Programabilno pojačalo je predviđeno za podešavanje dinamičke rezerve sistema prema veličini ulaznog signala, tako da DXA-001 ima inherentno veliku dinamičku rezervu do 100dB. Brzina uzorkovanja od 312,5 KSPS je određena preciznim 24-bit A/D konvertorom i specifični filter je dizajniran da izbjegne aliasing.

Da bi se obezbijedio referentni signal za DXA{{0}}, može se koristiti eksterno primijenjeni sinusni ili kvadratni val, ili vlastiti interno sintetizirani referentni izvor. Kada je instrument postavljen na interni referentni režim, interni precizni stabilizovani oscilator i digitalno sintetizovani algoritam se koriste za generisanje sinusnog izlaza koji umnožava ulazni signal, praktično nema referentnog faznog šuma kada se bira interni referentni režim. Koristeći prednost digitalne tehnike pomeranja faze, faza referentnog signala mogla bi se podesiti sa rezolucijom od 0,01 stepen. Interni referentni režim može raditi na fiksnoj frekvenciji od 1 MHz do 100 kHz. Osim toga, eksterna referenca je također primjenjiva na DXA-001, uključujući sinusni referentni signal i TTL logički referentni signal. Rastuća i zadnja ivica vanjskog referentnog signala se primjenjuju da se aktivira interna petlja za zaključavanje faze (PLL). Na osnovu frekvencije referentnog signala, detekciju harmonika može izvršiti DXA-001. Maksimalna frekvencija mjerljivih harmonika je 32767 puta osnovne frekvencije, a takođe je manja od maksimalne radne frekvencije od 100 kHz.

DXA-001 koristi 5,6-inčni TFT ekran u boji od 640×480 kao ekran. Podaci mjereni pomoću DXA-001, kao što su X, Y, R, θ, pohranjuju se u do četiri traga. Vrijednosti tragova se mogu prikazati kao trakasti grafikon ili kao trakasti grafikon koji prikazuje vrijednosti tragova kao funkciju vremena.

Osim toga, DXA-001 može prikazati polarne dijagrame, prikazujući fazor sastavljen od infaznih i kvadraturnih komponenti signala. Svi displeji se mogu lako skalirati ručnim radom, a dostupna je i funkcija automatskog skaliranja za brzu optimizaciju prikaza. Ekran se može konfigurisati kao jedan veliki ekran ili dva horizontalno podeljena ekrana.

Tradicionalno fazno zaključano pojačalo može istovremeno mjeriti samo signal osnovne frekvencije ili jedan određeni harmonik, tako da ne može ispuniti zahtjev u nekim slučajevima kada je potrebno mjerenje više frekvencijskih komponenti istovremeno. Na digitalnoj strani, DXA-001 je kombinovao FPGA i ARM tehnologiju, koja ima širi opseg obrade i fleksibilniji digitalni okvir. Preciznost digitalne obrade mogla bi dostići 48 bita i mogla bi istovremeno mjeriti 3-komponente harmonika kanala, što čini da je jedan DXA-001 jednak trima tradicionalnim fazno zaključanim pojačalima.

Ugrađeni RS232 na USB interfejsi na DXA-001 omogućavaju potpuni ručni rad sa kontrolnog računara, uključujući postavljanje ili ispitivanje kontrole i čitanje podataka. Obezbeđen je besplatni program LabVIEW. Olakšava postavljanje i izvođenje složenih eksperimenata, kao što je daljinsko upravljanje svakom funkcijom instrumenta. Prikaz menija koji nudi LabVIEW program omogućava korisnicima da posmatraju sve primljene komande i odgovore koje generiše instrument.

RS{0}} na USB interfejs,

IEEE-488 interfejs (opciono).

Podržavamo dostavu morem, zrakom i ekspresnom dostavom. Naše usluge zadovoljavaju različite potrebe dostave, osiguravajući da naši kupci mogu odabrati najbolju opciju za svoje specifične zahtjeve. Cilj nam je ispuniti njihova očekivanja pružanjem isplative i blagovremene isporuke.

Pored naših mogućnosti dostave, prioritet nam je i kvalitetna korisnička usluga. Naš tim je uvijek spreman pružiti pravovremene i relevantne informacije o vašoj pošiljci, pazeći da vas obavještava o svakom koraku.

1. Šta je lock-in pojačalo?

Odgovor: Pojačalo sa zaključavanjem je precizan elektronski instrument koji se koristi za mjerenje i pojačavanje specifičnih frekvencijskih komponenti u signalu. Faznim zaključavanjem sa ulaznim signalom, može precizno izdvojiti slabe signale zakopane u pozadini šuma. Lock-in pojačala se obično koriste u eksperimentalnim istraživanjima i preciznim mjerenjima u poljima kao što su optika, elektronika i magnetizam.

2. Kako radi lock-in pojačalo?

Odgovor: Osnovni princip lock-in pojačala je da fazno-sinhrono zaključa signal koji treba mjeriti referentnim signalom, a nakon filtriranja, pojačanja, itd., daje signal u kojem su izmjerene i informacije o amplitudi i fazi . Ovaj metod efikasno izdvaja slabe signale, potiskuje pozadinsku buku i poboljšava osetljivost i tačnost merenja.

3. Koja su područja primjene lock-in pojačala?

Odgovor: Lock-in pojačala se široko koriste u naučnim istraživanjima, industrijskoj proizvodnji i oblastima preciznih instrumentacija. U optičkim eksperimentima, lock-in pojačala se koriste za mjerenje optičkih smetnji, optičkog raspršenja i drugih pojava; u oblasti elektronike, koriste se za detekciju slabih signala i smetnji u buci; u biomedicinskoj oblasti koriste se za kontrolu i praćenje uređaja za tretman i tako dalje. Općenito, lock-in pojačala igraju važnu ulogu u poboljšanju točnosti mjerenja signala i suzbijanju šuma.
