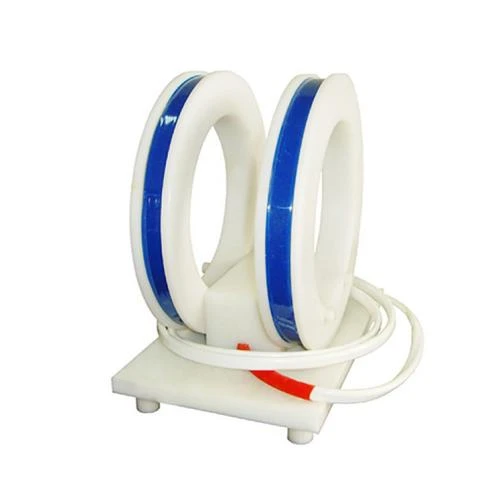

1 osi Helmholtz zavojnica

Uvod

Helmholtzov kalem DXHC modela 1-osovine je tip jednodimenzionalne zavojnice koja se široko koristi u ispitivanju i istraživanju magnetnog polja. Visoko je cijenjen zbog svoje superiorne uniformnosti i preciznosti u stvaranju jednolikog magnetskog polja.

Helmholtzova zavojnica 1-os je dizajnirana sa dvije identične kružne zavojnice koje su razdvojene razmakom jednakim polumjeru zavojnica. Zavojnice su postavljene u okomitoj orijentaciji na osu magnetnog polja, stvarajući jednoliko polje visoke preciznosti duž ose.

DXHC model 1-osovina Helmholtz zavojnica je proizvedena korištenjem napredne tehnologije kako bi se osigurale optimalne performanse, izdržljivost i pouzdanost. Njegova visoka uniformnost postiže se savršenom ravnotežom odnosa dužine i polumjera zavojnica i njihovog tačnog pozicioniranja. Ova tehnologija osigurava da se eliminišu čak i najmanja odstupanja od idealne specifikacije, što rezultira vrhunskom uniformnošću.

Pored svojih odličnih performansi, DXHC model 1-axis Helmholtz kalem je također jednostavan za korištenje i praktičan. Može se koristiti za različite eksperimente i testove, uključujući ispitivanje homogenosti magnetnog polja, kalibraciju magnetnog polja i istraživanja vezana za magnetno polje.

Sve u svemu, DXHC model 1-axis Helmholtz zavojnica je izuzetan proizvod koji kombinuje vrhunsku uniformnost, tačnost i pouzdanost. To je vrijedna imovina za istraživače i inženjere koji zahtijevaju precizno i pouzdano testiranje magnetnog polja i istraživačke alate.

Parametri Helmholtzove zavojnice 1-ose

Model	Radijus (mm)	Centralno magnetno polje (Gs)	Uniformitet %	Homogenost sfera prečnik (mm)	Svaka dimenzija raspon snage (W)	1 aksijalni težina (kg)	Trodimenzionalni težina (kg)

DXHC30-50	300	50	5	200	420	55
			1	150
DXHC30-10	300	10	0.5	100	90-120	12	38
			0.1	90
DXHC30-2	300	2	0.05	60	18~32	3.5	11
			0.01	40
DXHC25-1000	250	1000	5	160	5000	500
			1	125
DXHC25-500	250	500	0.5	100	2500	250
			0.1	75
DXHC25-300	250	300	0.05	50	1600	150
			0.01	33
DXHC25-100	250	100	5	160	600	50
			1	125
DXHC25-50	250	50	0.5	100	300~620	30	138
			0.1	75
DXHC25-10	250	10	0.05	50	60~110	8	32
			0.01	33
DXHC25-2	250	2	5	160	12~18	4	14
			1	125
DXHC20-500	200	500	0.5	80	2000	160
			0.1	60
DXHC20-300	200	300	0.05	40	1000	96
			0.01	26
DXHC20-100	200	100	5	130	350	32
			1	100
DXHC20-50	200	50	0.5	80	200~520	16	54
			0.1	60
DXHC20-10	200	10	0.05	40	40~65	8	28
			0.01	26
DXHC20-5	200	5	1	100	20~32	6	22
			0.1	60
DXHC20-2	200	2	1	100	8~10	4	15
			0.1	60
DXHC15-300	150	300	5	100	660	54
			1	75
DXHC15-100	150	100	0.5	60	220	18
			0.1	45
DXHC15-50	150	50	0.05	30	110~330	12	38
			0.01	20
DXHC15-10	150	10	1	75	21~42	6	24
			0.1	45
DXHC10-200	100	200	5	66	200	19
			1	50
DXHC10-100	100	100	0.5	40	100	15
			0.1	30
DXHC10-50	100	50	0.05	20	50~180	9	20
			0.01	10
DXHC10-10	100	10	1	50	10~24	3.5	13
			0.1	30
DXHC7-100	70	100	5	45	50	7
			1	35
DXHC7-50	70	50	0.5	28	24~120	5	17
			0.1	21
DXHC7-10	70	10	0.05	14	5~24	2	8

Tipični slučajevi

Model	Parametri	Referentna slika
DXHC10-100	Smjer magnetskog polja je ravan, Najveća jačina polja je 200 Gs, Prosječni prečnik je 200 mm, Površina uniformnosti Φ 30 * 30 mm, Ujednačenost 0.1%, Snaga je 200 w
DXHC10-10	Smjer magnetskog polja je ravan, najveća jačina polja je 10 Gs, prosječni prečnik je 200 mm, površina uniformnosti Φ 30 * 30 mm, uniformnost 0.1% snaga je 10 w
DXHC10-200	Smjer magnetskog polja je ravan, najveća jačina polja je 200 Gs, prosječni prečnik je 200 mm, površina uniformnosti Φ 30 * 30 mm, uniformnost 0.1% snaga je 200w
DXHC20-10	Smjer magnetskog polja je ravan, najveća jačina polja je 10 Gs, prosječni prečnik je 400 mm, površina uniformnosti Φ 100 * 100 mm, uniformnost 1% snaga je 40
DXHC20-200	Smjer magnetskog polja je ravan, središnja jačina polja je 200 Gs, Ujednačenost magnetnog polja je 110-3, prosječni prečnik je 400 mm, površina uniformnosti Φ 60 60 mm, snaga je 700 w(10A70V)
DXHC50-1	Smjer magnetskog polja je ravan, najveća jačina polja je 1 Gs, prosječni prečnik je 1000 mm, površina uniformnosti Φ 140 * 140 mm, uniformnost 0.1%, snaga je 40w

Primjena Helmholtz zavojnice

4.1 Generisati standardno magnetno polje;

4.2 Kalibracija Holovih sondi i raznih magnetometara;

4.3 Kompenzacija geomagnetnog polja;

4.4 Određivanje efekta magnetne zaštite;

4.5 Mjerenje i eliminacija magnetnog polja svemirskog zračenja;

4.6 Istraživanje magnetskih svojstava materije;

4.7 Istraživanje biomagnetizma;

Na primjer, u laboratoriji, Helmholtz zavojnice se mogu koristiti za mjerenje svojstava magnetnih materijala, kao što su petlje magnetizacije i histereze. U medicinskoj opremi, Helmholtz zavojnice se mogu koristiti za generiranje magnetnih polja za pomoć u liječenju određenih bolesti, kao što su rak i neurološki poremećaji. U geofizici i astronomiji, Helmholtz kalemovi se mogu koristiti za mjerenje magnetnih polja Zemlje i planeta. U oblasti inženjerstva, Helmholtz zavojnice se takođe koriste za proizvodnju senzora visoke preciznosti. Ovi senzori mogu precizno izmjeriti magnetni fluks u magnetskom polju okoline i analizirati razne druge fizičke veličine u promjenljivoj fazi kroz ove kvantificirane podatke o magnetnom polju. Stoga su Helmholtz zavojnice postale nezamjenjiv dio inženjerskog polja

FAQ

P: Kako odabrati najbolji odgovarajući model helmholtz zavojnice?

O: Možete nam reći jačinu magnetnog polja, područje uniformnosti i stepen uniformnosti, mi bismo uveli odgovarajući model.

P: Ako ne postoji nijedan model pogodan za korisničku aplikaciju, kako to učiniti?

O: Mi smo proizvođač. Podržavamo prilagođavanje. Dizajnirali bismo novi model prema konkretnim zahtjevima

P: Da li zavojnica može raditi samostalno?

O: ID Helmholtz zavojnice pokreće napajanje. Možemo ponuditi napajanje zajedno sa helmholtz zavojnicom ili kupac koristi vlastito napajanje.

P: Kako se uvjeravate u kompatibilnost između zavojnica i napajanja?

O: Otpor zavojnice se može prilagoditi. Ako ponudite informacije o vašem napajanju, mi bismo dizajnirali otpor Helmholtz zavojnice prema parametrima napajanja.
