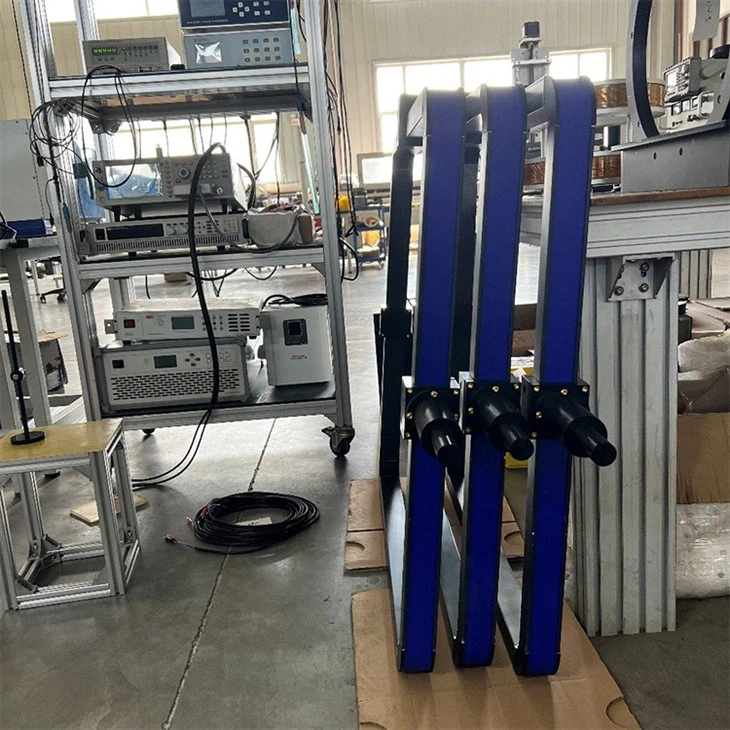

Trg Helmholtz zavojnice uvod
Trg Helmholtz COIL je visoko praktični magnetni poljski uređaj: Primjenjuje se u raznim poljima kao što su kalibracija magnetskog polja, testiranje elektromagnetske kompatibilnosti, ugradnju i održavanje magnetskih upravljačkih sistema i istraživanja pojava magnetizacije. Može simulirati kombinaciju vertikalne, horizontalne i rotacijske magnetske polje. Ovo je vrlo korisno u instalaciji i održavanju magnetskih upravljačkih sistema, jer to može precizno rekonstruirati smjer magnetnog polja i omogućiti magnetskom upravljačkom sistemu da postigne precizne kontrolne ciljeve. Pored toga, kvadratni Helmholtz zavojnice se može koristiti i za mjerenje čvrstoće i preciznog vertikalnosti magnetnih polja, što je vrlo pogodno za kalibraciju magnetskog polja i ispitivanja elektromagnetske kompatibilnosti.
Instaliranje kvadratnog Helmholtz zavojnice je takođe vrlo jednostavan zadatak. Ima samo dvije komponente, koji se sastoji od žica na potpornom okviru, a drugi koji se sastoji od fiksne zavojnice omotane oko vanjske površine. Jednostavno povežite napajanje i opterećenje da biste dovršili instalaciju. Međutim, kako bi se postigli najbolji rezultati, potrebno je osigurati podudaranje napona opterećenja i zavojnice, u suprotnom, najbolja tačnost magnetskog polja neće se postići.
Square Helmholtz Coilkey Funkcije i prednosti:
✅ Višesmjerna simulacija: Simulira vertikalnu, horizontalnu i rotaciju magnetske polje-idealne za testiranje i podešavanje magnetskih senzora ili sistema.
✅ Visoka preciznost i uniformnost: Postiže visok nivo uniformnosti magnetskog polja u centru, od suštinskog značaja za precizne mjerenja i ponovljive eksperimente.
✅ Korisnički dizajn: Dvodijelni montaža - uključuje žičanu zavojnicu montirane na okviru i fiksno vanjsko namotavanje. Jednostavna instalacija plug-and-play.
✅ Prilagodljivi modeli: Širok raspon modela s raznim bočnim duljinama, jačine polja (do 50 gaussa) i ujednačenih područja za ispunjavanje posebnih potreba za primjenom.
✅ Prostor-efikasan: Nema potrebe za vanjskim komponentama oblikovanja polja, što ga čini savršenim za ograničene laboratorijske prostore.
✅ Snažna, sigurna konstrukcija: Napravljeno od izdržljivogPlastika ojačana staklenim vlaknima(ne obična plastična), poboljšavajući sigurnost tokom otpreme i upotrebe.

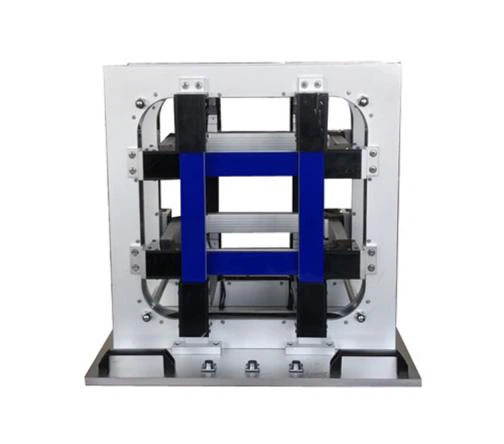

Crtanje 3D kvadrata Hlemholtz zavojnice
Parametar specifikacije Square Helmholtz COIL Specifikacijski parametar
| Model | Dužina bočne (cm) | Centralno polje (GS) | Ujednačenost | Kocka kocke homogenosti (cm) | Svaki raspon snage dimenzije | Jedna dimenzionalna težina (kg) | Trodimenzionalna težina (kg) |
| % | |||||||
| DXF 150-2 | 300 | 2 | 5 | 100 | 540 ~ 680 | 84 | 280 |
| 1 | 75 | ||||||
| DXF 100-2 | 200 | 2 | 0.5 | 40 | 260 ~ 320 | 38 | 150 |
| 0.1 | 28 | ||||||
| DXF 75-10 | 150 | 10 | 0.05 | 15 | 600 ~ 800 | 90 | 300 |
| 0.01 | 10 | ||||||
| DXF 75-2 | 150 | 2 | 5 | 50 | 150 ~ 180 | 21 | 70 |
| 1 | 37.5 | ||||||
| DXF 60-10 | 120 | 10 | 0.5 | 24 | 500 ~ 620 | 68 | 230 |
| 0.1 | 17 | ||||||
| DXF 60-2 | 120 | 2 | 0.05 | 12 | 100~120 | 18 | 60 |
| 0.01 | 8 | ||||||
| DXF 50-20 | 100 | 20 | 5 | 33 | 600 ~ 800 | 72 | 260 |
| 1 | 25 | ||||||
| DXF 50-10 | 100 | 10 | 0.5 | 20 | 350 ~ 500 | 47 | 155 |
| 0.1 | 14 | ||||||
| DXF 50-2 | 100 | 2 | 0.05 | 10 | 70 ~ 100 | 15 | 50 |
| 0.01 | 6.6 | ||||||
| DXF 40-50 | 80 | 50 | 5 | 2.6 | 1000 | 98 | |
| 1 | 20 | ||||||
| DXF 40-10 | 80 | 10 | 0.5 | 16 | 200 ~ 320 | 30 | 110 |
| 0.1 | 11 | ||||||
| DXF 40-2 | 80 | 2 | 0.05 | 8 | 45 ~ 80 | 12 | 40 |
| 0.01 | 5.3 |
Tipični slučajevi
|
Model |
Parametri |
Referentna slika |
|
3dxf {1}} |
Trodimenzionalni kvadratni zavojnica Intenzitet magnetskog polja u svakoj dimenziji: 1GS; Uniformnost magnetnog polja: 1 * {2}}; Jednolično područje: 4 5 * 45 * 45mm; Trodimenzionalni bočni dužina jednake promjera: 320mm; |
|
|
3DXF17. 5-50 |
Trodimenzionalni kvadratni zavojnica Središte magnetske polje snage: 50gs; Uniformnost magnetnog polja: 1 * {1}}; Jednolično područje: 50 * 50 * 50mm; Minimalna prosječna strana dužina: 35 0 mm; uniformnost: 0,1%; Napajanje: 20W. |
|
|
DXF 120-10 |
Jednodimenzionalni kvadratni zavojnica Bočna dužina: 2400mm; Industrijska frekvencija: 50Hz; Magnetno polje: 10gs; Jednolično područje: 600 * 600 * 600mm; Uniformnost: 1% |
|
|
3dxf {1}} |
Trodimenzionalni kvadratni zavojnica Središte magnetske polje snage: 5gs; Uniformnost magnetnog polja: 1 * {1}}; Jednolično područje: 320 * 320 * 320mm; Strana dužina: 2400mm ;. |
|
|
3dxf {1}} |
Trodimenzionalni kvadratni zavojnica CENTAR MAGNETIČNI INTESENTRANJE PODRUČJA: 15GS; Uniformnost magnetnog polja: 1 * {1}}; Jednolično područje: 120 * 120 * 120mm; Strana dužina: 800mm; |
|
|
3dxf {1}} |
Trodimenzionalni kvadratni zavojnica Središte magnetske polje snage: 1. {1}} GS; Uniformnost magnetnog polja: 1 * {1}}; Jednolično područje: 135 * 135 * 135mm; Bočna dužina: 900mm; |
|
|
Dx4f {1}} |
Jednodimenzionalna zavojnica Snaga centra za magnetsku polju: 5 GS; Uniformnost magnetnog polja: Δh / h =5 * 10-3; Uniformna zona: φ500 * 1000mm; Strana dužine: 1800mm; Napajanje: 540W (6A90V) |
|
