Uvod

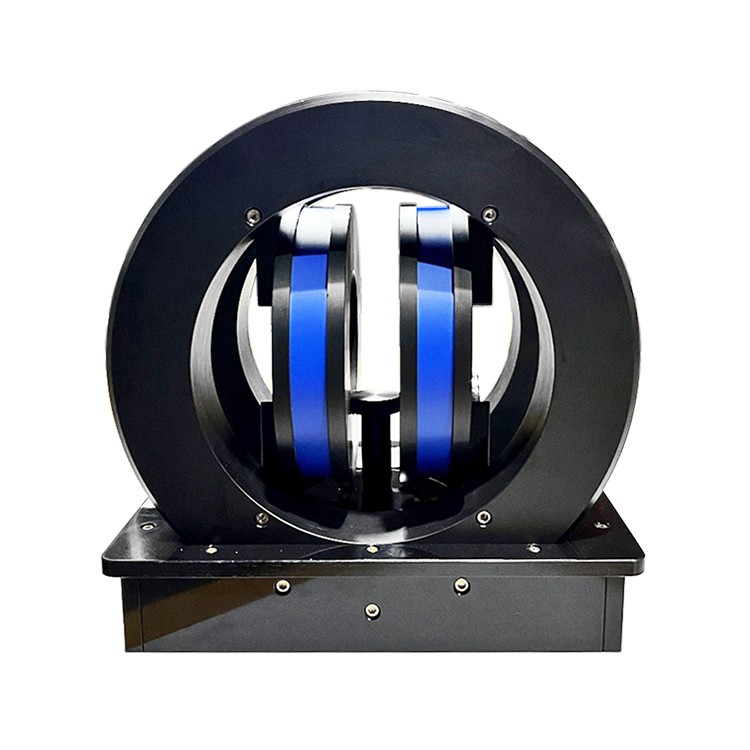

Naša kompanija s ponosom predstavlja naš najnoviji proizvod, 2DXHC dvodimenzionalni Helmholtz zavojnica.

2DXHC zavojnica je jedinstven i svestran alat, dizajniran za upotrebu u širokom spektru aplikacija u različitim industrijama. Sa svojom dvodimenzionalnom konfiguracijom, zavojnica isporučuje precizno i precizno stvaranje magnetnog polja u područjima gdje tradicionalni Helmholtz zavojnice ne uspijevaju.

Jedna ključna karakteristika 2DXHC zavojnice je njegova sposobnost da proizvede jednolično magnetsko polje preko dvodimenzionalne površine. To ga čini idealnim za upotrebu u aplikacijama kao što je magnetna rezonanca (MRI), gdje je jednolično polje ključno za dobijanje tačnih slika. Visok stepen tačnosti zavojnice takođe omogućava da se koristi u oblastima kao što je nauka o materijalima, gde su magnetometrijska merenja ključna.

Još jedna prednost 2DXHC zavojnice je njegova kompaktna veličina. Tradicionalni Helmholtz zavojnici mogu zauzeti značajan podni prostor u laboratoriji ili drugom radnom prostoru. Sa svojim dvodimenzionalnim dizajnom, 2DXHC zavojnica zauzima samo djelić otiska, što ga čini lakšim za integraciju u postojeće procese i radne tokove.

Pored prednosti performansi, 2DXHC zavojnica je također vrlo prilagodljiva. Naš tim blisko surađuje s kupcima na dizajniranju i izradi zavojnica koje zadovoljavaju njihove specifične zahtjeve, bilo da to znači prilagođavanje oblika ili veličine zavojnice, ili prilagođavanje za upotrebu u jedinstvenim okruženjima.

Sve u svemu, vjerujemo da 2DXHC dvodimenzionalni Helmholtz zavojnica predstavlja značajan napredak u tehnologiji stvaranja magnetnog polja. Radujemo se saradnji s klijentima kako bismo otključali puni potencijal ovog inovativnog alata.

Parametri Helmholtzove zavojnice 1-ose

Model	Radijus	Centralno magnetno	Uniformitet	Homogenost sfera	Svaka dimenzija	1 aksijalni	Trodimenzionalni
	(mm)	polje (Gs)	%	prečnik (mm)	raspon snage (W)	težina (kg)	težina (kg)
DXHC30-50	300	50	5	200	420	55
			1	150
DXHC30-10	300	10	0.5	100	90-120	12	38
			0.1	90
DXHC30-2	300	2	0.05	60	18~32	3.5	11
			0.01	40
DXHC25-1000	250	1000	5	160	5000	500
			1	125
DXHC25-500	250	500	0.5	100	2500	250
			0.1	75
DXHC25-300	250	300	0.05	50	1600	150
			0.01	33
DXHC25-100	250	100	5	160	600	50
			1	125
DXHC25-50	250	50	0.5	100	300~620	30	138
			0.1	75
DXHC25-10	250	10	0.05	50	60~110	8	32
			0.01	33
DXHC25-2	250	2	5	160	12~18	4	14
			1	125
DXHC20-500	200	500	0.5	80	2000	160
			0.1	60
DXHC20-300	200	300	0.05	40	1000	96
			0.01	26
DXHC20-100	200	100	5	130	350	32
			1	100
DXHC20-50	200	50	0.5	80	200~520	16	54
			0.1	60
DXHC20-10	200	10	0.05	40	40~65	8	28
			0.01	26
DXHC20-5	200	5	1	100	20~32	6	22
			0.1	60
DXHC20-2	200	2	1	100	8~10	4	15
			0.1	60
DXHC15-300	150	300	5	100	660	54
			1	75
DXHC15-100	150	100	0.5	60	220	18
			0.1	45
DXHC15-50	150	50	0.05	30	110~330	12	38
			0.01	20
DXHC15-10	150	10	1	75	21~42	6	24
			0.1	45
DXHC10-200	100	200	5	66	200	19
			1	50
DXHC10-100	100	100	0.5	40	100	15
			0.1	30
DXHC10-50	100	50	0.05	20	50~180	9	20
			0.01	10
DXHC10-10	100	10	1	50	10~24	3.5	13
			0.1	30
DXHC7-100	70	100	5	45	50	7
			1	35
DXHC7-50	70	50	0.5	28	24~120	5	17
			0.1	21
DXHC7-10	70	10	0.05	14	5~24	2	8
			0.01	9.3

Tipični slučajevi

Model	Parametri	Referentna slika
2DXHC20-100	Smjer magnetskog polja ose X i Z ose ortogonalne jedna na drugu; Najveći intenzitet magnetnog polja X ose je 100 Gs, Z osa je 1 Gs; Minimalni prosječni prečnik je 400 mm; Sfera homogenosti je Φ55 mm; Ravnost 0.1%; Snaga X-ose je 350 W.
2DXHC11-240	Smjer magnetskog polja ose X i Z ose ortogonalne jedna na drugu; Horizontalno magnetno polje X-ose može se rotirati; Najveći intenzitet magnetnog polja X ose je 240 Gs, Z osa je 240 Gs; Minimalni prosječni prečnik je 220 mm; Sfera homogenosti je Φ30 mm; Ravnost 0.1%; Snaga Z ose je 800 W, snaga X ose je 2800 W.
2DXHC6-20	Smjer magnetskog polja ose X i ose Y ortogonalne jedna na drugu; Najveći intenzitet magnetnog polja X ose je 20 Gs, Y osa je 20 Gs; Minimalni prosječni prečnik je 120 mm; Sfera homogenosti je Φ30 mm; Ravnost 0.1%; Snaga X ose je 15 W, snaga X ose je 30 W.
2DXHC20-10	Smjer magnetskog polja ose X i Y ose ortogonalne jedna na drugu; Najveći intenzitet magnetnog polja X ose je 200 Gs, Y osa je 200 Gs; Minimalni prosječni prečnik je 200 mm; Sfera homogenosti je Φ30 mm; Ravnost 0.1%; Snaga X ose je 180 W, a snaga Y ose je 700 W.

Primjena Helmholtz zavojnice

4.1 Generisati standardno magnetno polje;

4.2 Kalibracija Holovih sondi i raznih magnetometara;

4.3 Kompenzacija geomagnetnog polja;

4.4 Određivanje efekta magnetne zaštite;

4.5 Mjerenje i eliminacija magnetnog polja svemirskog zračenja;

4.6 Istraživanje magnetskih svojstava materije;

4.7 Istraživanje biomagnetizma;

Na primjer, u laboratoriji, Helmholtz zavojnice se mogu koristiti za mjerenje svojstava magnetnih materijala, kao što su petlje magnetizacije i histereze. U medicinskoj opremi, Helmholtz zavojnice se mogu koristiti za generiranje magnetnih polja za pomoć u liječenju određenih bolesti, kao što su rak i neurološki poremećaji. U geofizici i astronomiji, Helmholtz kalemovi se mogu koristiti za mjerenje magnetnih polja Zemlje i planeta. U oblasti inženjerstva, Helmholtz zavojnice se takođe koriste za proizvodnju senzora visoke preciznosti. Ovi senzori mogu precizno izmjeriti magnetni fluks u magnetskom polju okoline i analizirati razne druge fizičke veličine u promjenljivoj fazi kroz ove kvantificirane podatke o magnetnom polju. Stoga su Helmholtz zavojnice postale nezamjenjiv dio inženjerskog polja

FAQ

P: Koji je smjer dvodimenzionalne helmholtzove zavojnice?

O: Smjer dvije dimenzije može biti XY, XZ ili YZ. To je prema aplikaciji korisnika.

P: Za 2D helmholtz zavojnicu treba jedan set napajanja ili 2 seta napajanja?

O: Jednodimenzionalni namotaj zahtijeva jedan set napajanja. Zahtjevi 2D helmholtz zavojnice 2 seta napajanja.

P: Koji je garantni rok za helmholtz zavojnicu?

O: Standardni garantni rok je 12 mjeseci nakon instalacije. Ako imate bilo kakvih pitanja tokom upotrebe 2D helmholtz zavojnice, ne ustručavajte se da nas pitate. Nudimo vam doživotnu uslugu nakon prodaje.

P: Da li Helmholtz zavojnica podržava držač uzorka?

O: Možemo dodati stalak za uzorke u sredinu helmholtz zavojnice. Samo nam recite veličinu držača uzorka koja vam je potrebna.
